1、概述

LY系列液體腰輪流量計是一種容積式流量測量儀表，用于計量充滿于封閉管道中連續流過的液體的體積流量。流量計具有現場指示的機械式計數器，不必外加能源即可獲得直讀的累積體積總量，清晰明了，操作簡便，測量精度高，工作可靠，牢固耐用。除此之外，每臺流量計均有標準的轉數輸出軸，安裝光電式電脈沖轉換器后輸出脈沖信號或標準電流信號，配上相應的流量數字積算儀或其他接受儀表，可以進行遠距離讀數、累積和數據監控。

1.1 特點

■測量準確度高，基本誤差一般可達正負0.2%到正負0.5%，高精度型可達正負0.1%。流量計的特性一般不受流動狀態的影響，也不受雷諾數大小的限制。

■可用于高粘度液體的流量測量。

■機械字輪式計數器累積流體總量雙顯示，無需外部能源，復零操作方便，使用壽命長。

■不銹鋼型接觸流體部件全部采用不銹鋼制造，具備較強的防砂、防水、防腐性。

1.2 適用范圍

適合原油，重油、等高粘度液體以及含砂原油、含水原油等流體的流量計量。

其中：LY－D防砂型，適用于含砂量較高的原油的計量，公稱通徑50~300 mm；

LY－F不銹鋼型，接觸流體的零件全部采用不銹鋼制造，適用于含水較多的原油及

腐蝕性液體的計量，公稱通徑15~100 mm；

LY—C輕質油型，適用于輕質油（柴油、汽油等）的計量；

LY—H高精度型，采用特殊加工工藝，度達到0.1級，公稱通徑150~300 mm。

2、結構和工作原理

2.1 結構

腰輪流量計由計量、密封聯接和積算三部分組成。計量部分有殼體、一對腰輪轉子（含腰輪、軸、驅動齒輪）、上蓋、下蓋等零部件，這些零、部件組成測量流量的計量腔。其中腰輪轉子結構分單腰輪和雙腰輪結構兩種。采用雙腰輪結構，是為了減小大口徑流量計的振動和噪聲。雙腰輪結構的兩個腰輪錯開45°，用中間隔板分開，中間隔板固定在腰輪殼體上。公稱通徑DN50（含）以下為單腰輪結構，其他為雙腰輪結構。各種型號的腰輪流量計的標準結構配置形式見表1。

表1  腰輪流量計的標準結構配置形式

①小表頭計數機構

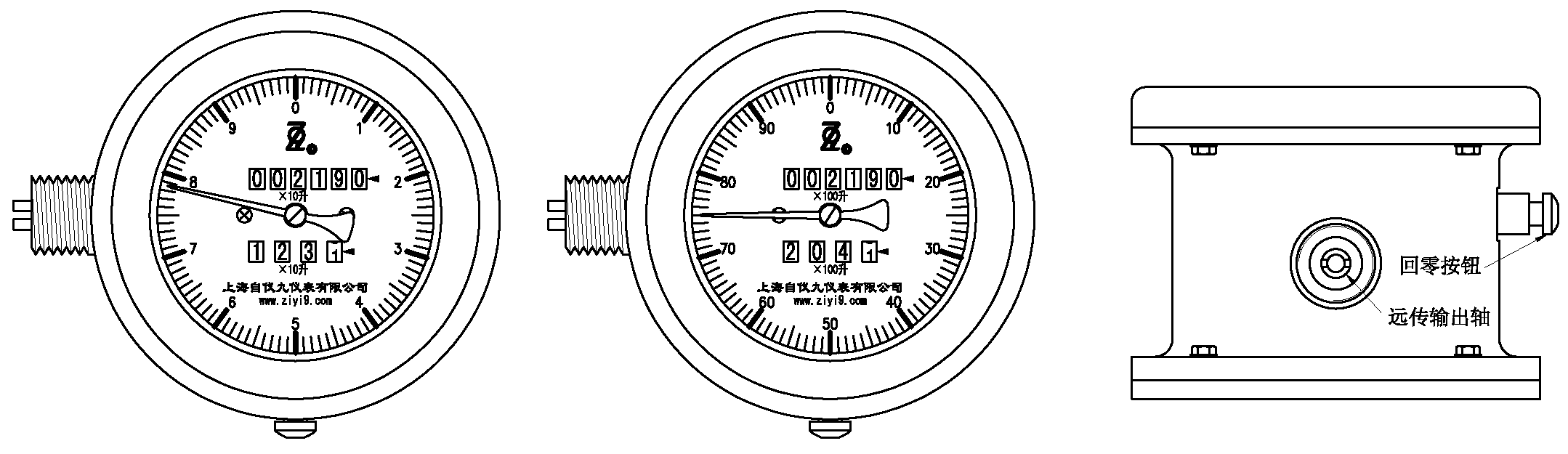

圖一  LJS-20A雙排字輪小表頭流量計數器

②大表頭計數機構

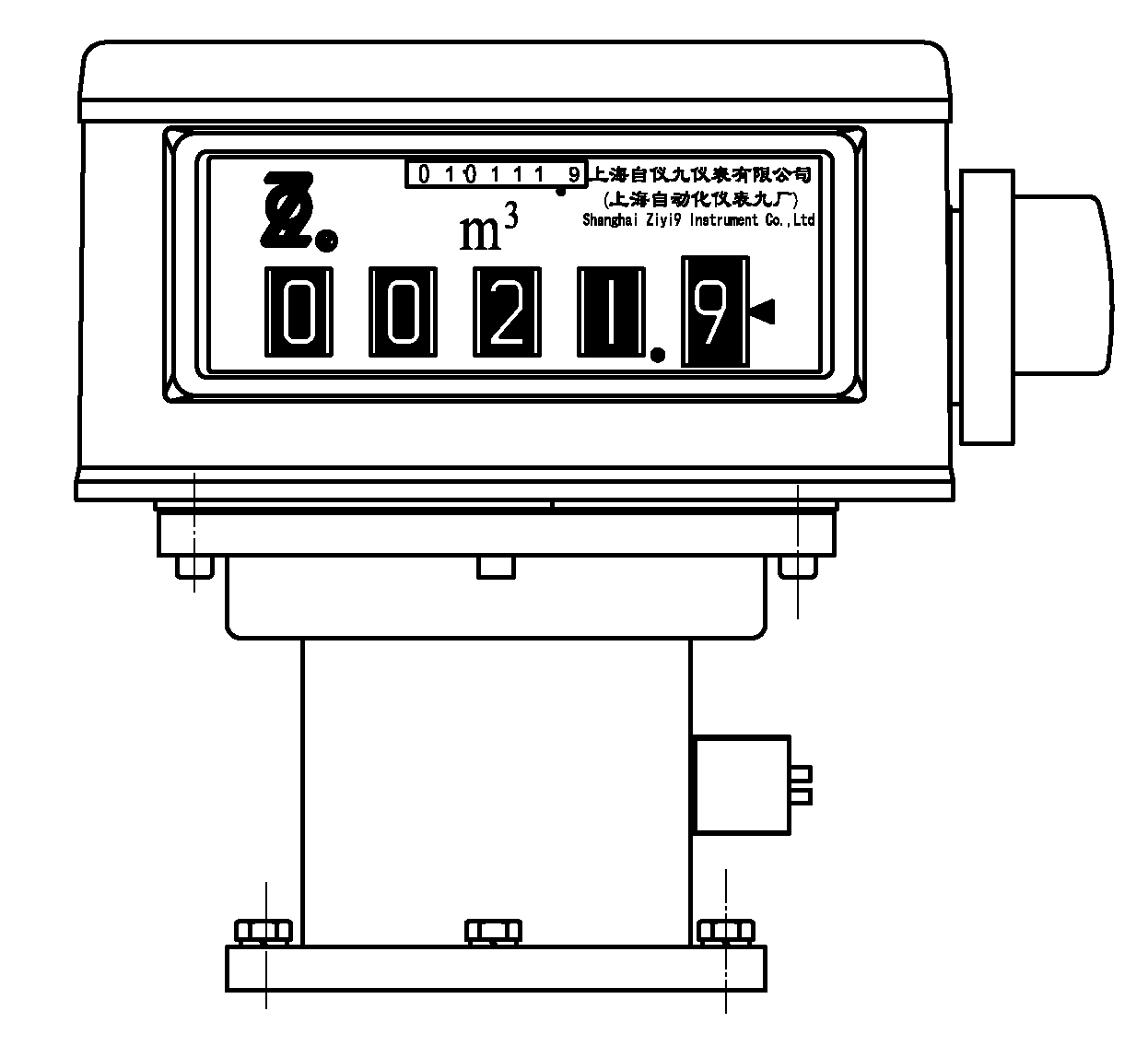

圖二   LBS-Ⅱ大表頭計數機構+LBG光電齒輪箱

2.2 工作原理

流體通過時，在流量計進出口流體差壓的作用下，兩腰輪按正方向旋轉。由腰輪和殼體形成一封閉的計量室，該計量室內所充滿的流體是腰輪從進口連續流體中分隔而成的單個體積，且是固定值。腰輪轉子每旋轉一圈形成四個計量室，通過流量計流體總量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器指示流體累積流量，見圖五。

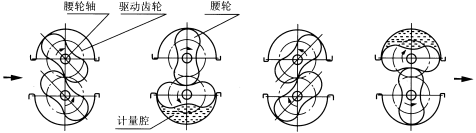

                               圖三   計量室工作原理示意圖

3、技術特性

3.1主要技術參數

1）測量介質：液體

2）介質粘度范圍：3～5000mPa·s

3）更大壓力損失：<0.12 MPa，當介質粘度為3 mPa·s時，更大壓力損失<0.04MPa

4）工作環境溫度：-10~60℃

5）流量計安裝方式：立式，安裝于水平管道

6）連接方式：法蘭連接

7）接觸流體的零件材料：殼體、上蓋、下蓋：鑄鋼。腰輪轉子：鋁合金或鑄鐵。驅動齒輪：鋼或鑄鐵。密封圈：耐油橡膠。其中LL-F不銹鋼型流量計接觸流體的金屬材料全部為不銹鋼。

8）防爆標志：Exd ⅡB T6 Gb

9）防護等級：IP65

3.2 流量范圍

   表2   流量范圍表

4、選型

4.1 外形及安裝尺寸

A. 第Ⅰ種與第Ⅱ種配置形式的流量計，見圖四與表3。

B. 第Ⅲ種與第Ⅳ種配置形式（LY-80～100，PN2.5～PN6.3）的流量計，見圖五與表4。

C. 第Ⅳ種配置形式（LY-150～300）的流量計，見圖六與表5。

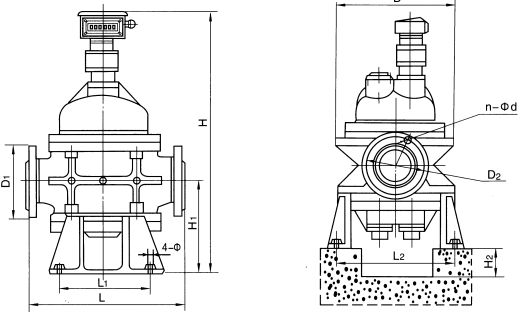

圖四 流量計外形尺寸圖（Ⅰ與Ⅱ）                    圖五 流量計外形尺寸圖（Ⅲ與Ⅳ）

表3  流量計安裝尺寸（一）    單位：mm

表4  流量計的安裝尺寸（二）     單位：mm

                  圖六   流量計外形尺寸圖（Ⅳ：LY150～300）

表5  流量計的安裝尺寸（三）        單位：mm

4.2 選型編碼

表6  流量計選型編碼表

        LY-200B2A3表示：腰輪流量計，公稱通徑200mm，公稱壓力2.5MPa,精度等級0.2級，脈沖信號輸出，大字輪顯示。
