1、概述

LGB系列金屬刮板流量計是一種容積式流量測量儀表，用于測量充滿于封閉管道中連續流過的液體的體積流量。流量計具有現場指示的機械式計數器，不必外加能源即可獲得直讀的累積體積總量，清晰明了，操作簡便，測量精度高，工作可靠，牢固耐用。除此之外，每臺流量計均有標準的轉數輸出軸，安裝光電式電脈沖轉換器后輸出電脈沖信號，配上相應的流量數字積算儀，可以進行遠距離讀數、累積和數據監控。

1.1 特點

■測量精度高，更高精度可達0.1級。

■適用范圍廣，可以準確計量較高粘度的流體。

■無需外接電源，字輪式計數器雙顯示累計流體總量，且其中之一可復零，方便用戶使用。

1.2 適用范圍

適用于對流量計接觸流體的部件鑄鋼、鑄鐵無腐蝕、具有較高的粘度、不含較大固體雜質的液體計量，主要適用于原油和石油制品的計量。

2、結構和工作原理

2.1 結構

刮板流量計由計量和計數兩大部分組成。

a、計量部分：由殼體、計量體、刮板、凸輪、上蓋、滾子、底座等組成；

b、計數機構部分:由精度修正器、電脈沖轉換器接口齒輪箱（光電齒輪箱）、大字輪計數器三部分組成。

2.2 工作原理

如圖一所示，刮板流量計由轉子、刮板、內殼體和上蓋板、下蓋板（圖中未畫出）組成計量腔。當被測液體進入流量計后，流體推動刮板轉動，并由刮板帶動轉子轉動。在計量腔中有一固定的軸，軸上固定安裝了一個凸輪，刮板上的滾輪與凸輪保持接觸，因此在刮板和轉子轉動時，刮板在凸輪作用下產生伸出和縮回的動作。

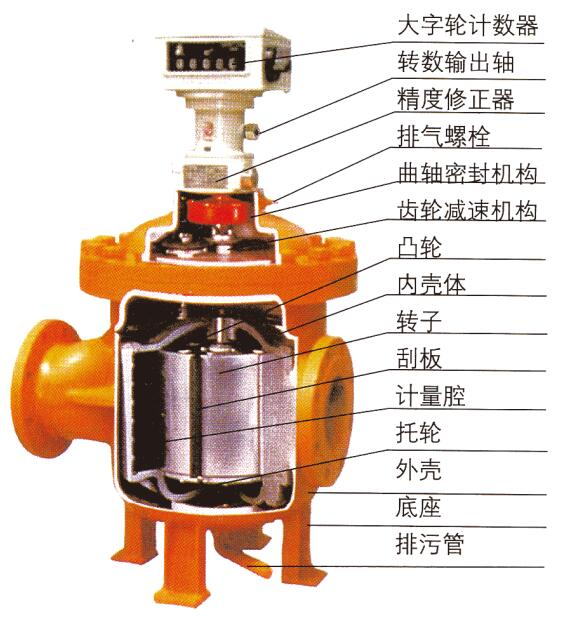

圖一  刮板流量計結構圖

在圖二所示位置，刮板2和3完全伸出，將流體隔離成三部分，兩刮板與內殼體、轉子構成容積一定的計量腔。當刮板轉動時，刮板2保持完全伸出，繼續隔離流體，刮板3逐漸縮回，已經過計量腔完全隔離（即已經過計量）的流體排向出口；同時刮板1逐漸伸出，逐漸與刮板2又形成一個新的計量腔。當轉子轉動一圈時，可以形成數目等于刮板數量的幾個計量腔。在流體流動的情況下計量腔不斷地形成，將流體不斷地經過隔離（即經過計量）后排向出口。由于計量腔的容積、轉子每轉形成計量腔的數目均為確定，因此流經流量計的流體的體積（累積流量）與轉子轉數成正比。

轉子的轉動經過齒輪箱減速、精度修正器修正（調整傳動比）后，分別傳遞給大字輪計數器進行流量累積和光電齒輪箱輸出標準轉速。

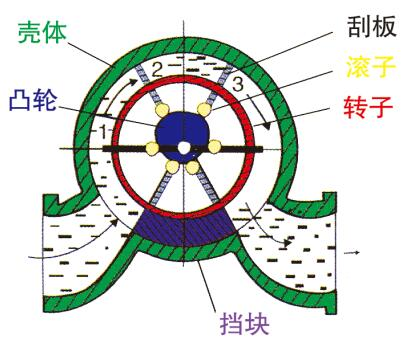

                   圖二  刮板流量計工作原理示意圖

3、技術特性

3.1 主要技術參數

表1     流量計主要技術參數表

3.2 其它性能指標

測量介質：液體

介質粘度范圍：3～5000mPa·s

介質溫度范圍：-20~80℃ ；0~120℃

更大壓力損失：<0.1MPa; 當介質粘度為3 mPa·s時，更大壓力損失<0.04MPa

適用環境溫度：-10~60℃

流量計安裝方式：立式、法蘭連接

接觸流體的部件材料：殼體、上蓋、下蓋：鑄鋼；轉子：鑄鐵；刮板：鑄鐵或鋁合金；密封圈：耐油橡膠

防爆標志：Exd ⅡB T6 Gb

防護等級：IP65

說明：為保證產品質量，相關部件已做前期磨合。出廠時，大字輪總累積顯示(指流量計計數器上不可回零的字輪部分)第1位數字不小于“1”。

4、選型

4.1 安裝尺寸

表2     刮板流量計安裝尺寸表

4.2 選型編碼

表3  流量計選型編碼表

       LGB-200AB2A3表示：刮板流量計，公稱通徑200mm，普通型，公稱壓力2.5MPa,

                      精度等級0.2級，脈沖信號輸出，大字輪顯示。
