1、概述

DESG雙管電磁流量計是我公司研制生產的新型單井產液測量儀表，該儀表在油田現場大量試驗的基礎上研發而成，流量計測量系統同時采用了自加熱、氣液分離、電極、密度補償?shù)认冗M技術，即能適應油田野外惡劣環境，又能夠滿足油井產出液易結蠟，含氣、含砂等雜物，以及斷續流、回流的測量。與傳統流量測量儀表比較，具有對測量介質的條件要求低、測量精度高、可靠性強、使用壽命長、操作簡單、高效節能等明顯特點。

1.1 產品特點

■采用新型電極結構，能夠有效抗油污等雜質干擾，測量精度高、穩定性好。

■采用先進的自加熱技術，可以對測量系統進行快速、高效加熱，防止粘附物凝聚，有效解決了高凝油田單井產出液易凝結及結蠟導致的計量問題。

■采用精巧的自動排氣系統，即可以實現油井產出液氣液分離，保證測量精度；又使得整個計量系統結構簡單、體積小，不構成壓力容器，可以和采油井口管網有效連成一體。

■采用密度補償技術，對測量介質的密度進行檢測與分析，對流量值適時進行補償，提高了流量計測量精度。

■安裝使用方便簡單。對直管段相對要求短，更低只要求前6DN，后4DN。

■高效節能。溫控系統自動檢測溫度、斷續加熱，避免了不必要的能源消耗。

1.2 適用范圍

適應測量油井產出液、泥漿、礦漿、酸、堿、鹽等傳統流量計難以測量的液體。

2、工作原理

DESG雙管電磁流量計測量原理是基于法拉第電磁感應定律，即當導電液體流過雙管電磁流量計時，導體液體中會產生平均速度V【體積流量】成正比電壓，其感應電壓信號通過兩個與液體接觸的電極檢測，通過電纜傳致放大器然后轉換成統一輸出信號。E=KBDV

式中  K：比例常數

B：磁感應強度

D：測量管內徑

V：測量管截面的平均流速

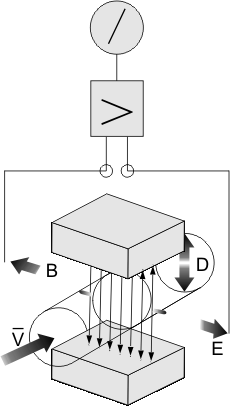

圖一  工作原理圖

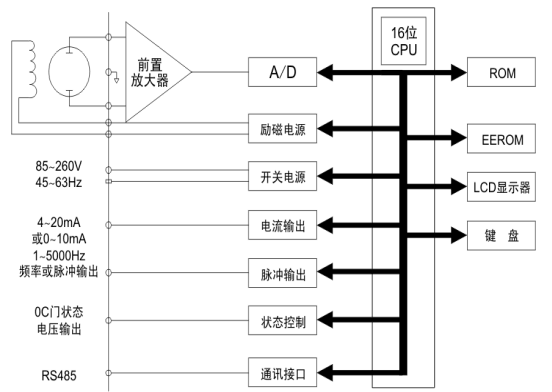

圖二  信號流程圖

3、結構功能

DESG雙管電磁流量計由流量測量系統、氣液分離系統、密度補償系統、加熱保溫系統、數據運算處理和顯示系統構成。結構形式為一體式，上述各系統組合安裝于一個儀表箱內。

如右圖所示，液體進入測量系統后，首先經過分離器使氣、液分離。氣體經分離器上方排氣管進入氣室，再經過氣室下方排氣管，在測量系統出口處與測量液體混合排出。液體通過計量腔，感應電壓信號由一對電極檢測，并輸出到數據運算處理系統，計算出相應的體積流量，同時，通過密度計適時測量密度，并據此對流量計測量數據進行補償修正。

加熱系統專門為防止油井產出液低溫凝結或結蠟而設計，當測量液體溫度低于析蠟點溫度時，溫控系統自動啟動給測量電極加熱，防止原油凝固和結蠟，導致測量不準。

圖三  結構功能示意圖

4、技術指標

表1   雙管電磁流量計主要技術指標表

5、選型編碼

                                     表2   選型編碼表

                 DESG-50C4AB表示：雙管電磁流量計、50口徑、壓力4.0MPa、度等級

1.0級、220VAC供電電源、脈沖信號輸出。
