1、技術指標

翻板磁浮子液位計不僅是傳統玻璃管、玻璃板液位計的升級替代產品，而且有玻璃管、玻璃板液位計不可實現的功能，適用于必須可靠的監測、顯示和控制液位的場所。特別是那些有腐蝕性、毒性、易燃易爆高溫高壓液體的緩沖罐、采暖爐、儲水罐、排污罐等容器。

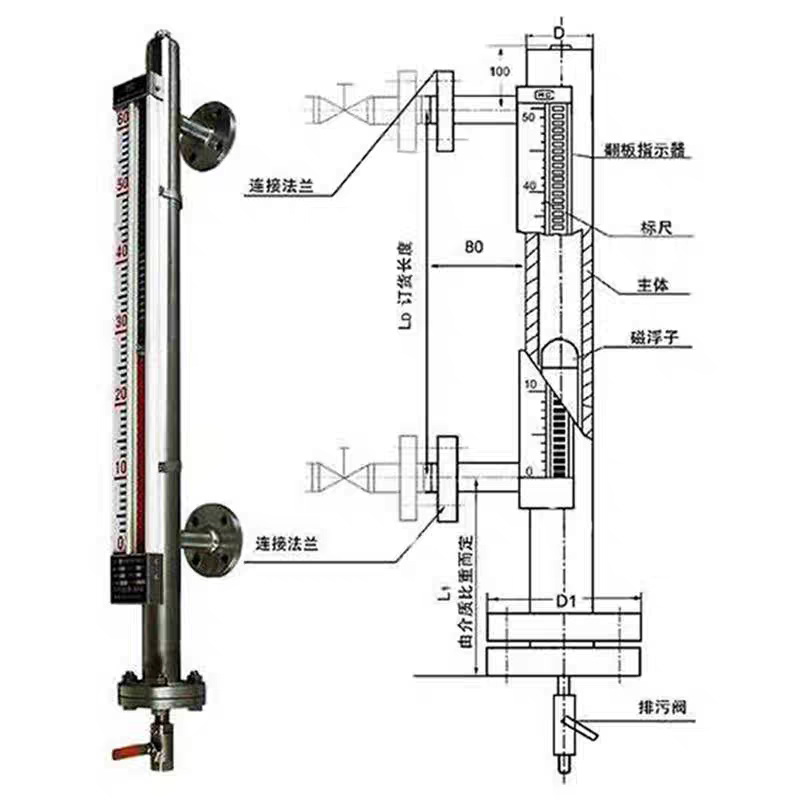

翻板磁浮子液位計主要由內置浮子的測量筒、磁性浮子和置于測量筒外的顯示部分（翻板/翻柱條）、含干簧管式液位變送器、球閥、排污閥、電伴熱等構成。測量筒和容器形成連通器，浮子在測量筒內漂浮于液體表面代表液位的高度，浮子內置磁性材料，通過磁耦合作用于顯示部分，顯示部分也內置磁性材料，浮子上升時，顯示部分隨浮子的上升由下向上變紅，下降時顯示部分隨浮子由上向下變白。紅色代表液位高度。干簧管式液位變送器輸出當前液位的標準信號提供給上位機系統，以配合記錄儀表，或工業過程控制的需要，也可以配合磁性控制開關使用，對液位監控、報警或?qū)M(jìn)液出液設備進行連鎖控制。

2、產品特點

1、適用于容器內液體介質的液位測量，除現場顯示外，可配置遠傳變送器、電加熱控制器等設備。

2、顯示直觀醒目，顯示方向可根據用戶要求改變顯示方向。

3、測量范圍大，不受容器高度限制。

4、顯示器組件與被測介質完全隔離,密封性好可靠,安全。

5、結構合理，安裝方便，維修簡易。

6、耐腐蝕，耐酸堿、適用于防爆場所。

7、可配電加熱控制器等，解決了冬季低溫結冰的難題。

3、技術參數

供電電壓：24V DC

介質工作壓力：≤42MPa（根據用戶需求定制)

介質工作溫度：-40℃～550℃

環境溫度：-40℃~80℃

測量范圍：適用罐高0～20m（或根據現場實際需求）

測量精度：±10mm

輸出精度：±1mm

跟蹤速度：跟隨速度≤0.08m/s

介質密度：0.45g/cm³～2g/cm³

介質粘度：0～2000mPa.s（特殊需要定制）

結構材質：液位計本體 304 或 316L 、其他特殊材質可選

結構形式：側裝或頂裝

電伴熱控制器：包括溫控器和伴熱帶，防爆等級ExdIIBT4

腔體及連桿材質：316L

浮球尺寸、材質：10mm-70mmmm、316L不銹鋼

遠傳接口：4～20mA/RS485（根據現場要求定制)

接線方式：4～20mA/RS485

安裝法蘭尺寸及密封面：根據用戶要求現場核實（GB，HG，ANSI 標準等等）

排污閥：標配316L不銹鋼排污閥

防爆等級：隔爆型：Ex d IIC T6 Gb

本安型：Ex ia IIC T4 Ga

防護等級：IP68

電氣接口：M20×1.5 (F)

產品銘牌：304不銹鋼銘牌

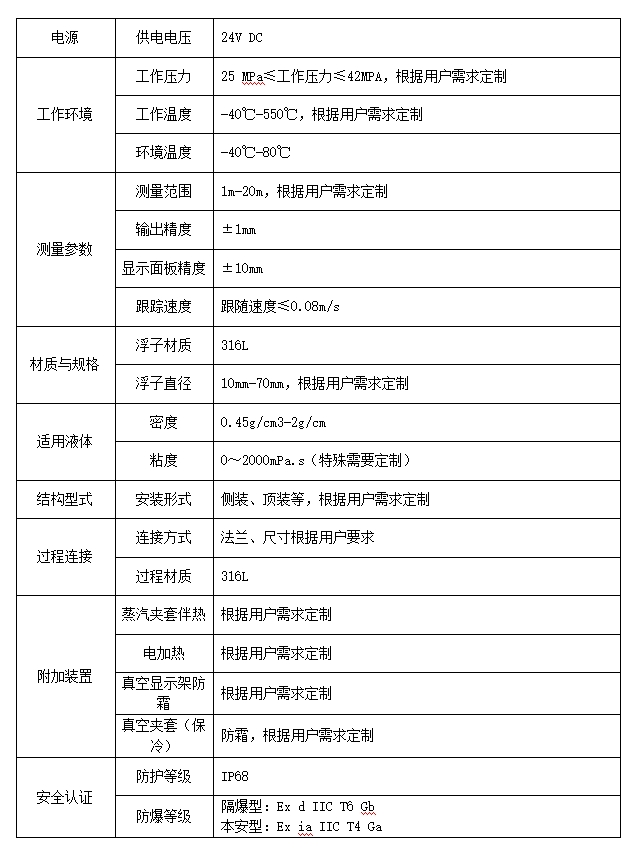

詳見下表
