1、技術指標

雷達液位計屬于通用型雷達液位計，它基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度 。

2、產品特點

1.雷達液位計可以測量液體、固體介質比如：原油、漿料、原煤、粉煤、揮發性液體等；

2.可以在真空中測量可以測量所有介質常數>1.2的介質，測量范圍可達120m；

3.供電和輸出信號通過一根兩芯線纜（回路電路）,采用4-20mA輸出或數字型信號輸出；

4.非接觸式測量安裝方便采用極其穩定的材料牢固耐用，可靠分辨率可達1mm；

5.不受噪音、蒸汽、粉塵、真空等工況影響；

6.不受介質密度和溫度的變化；

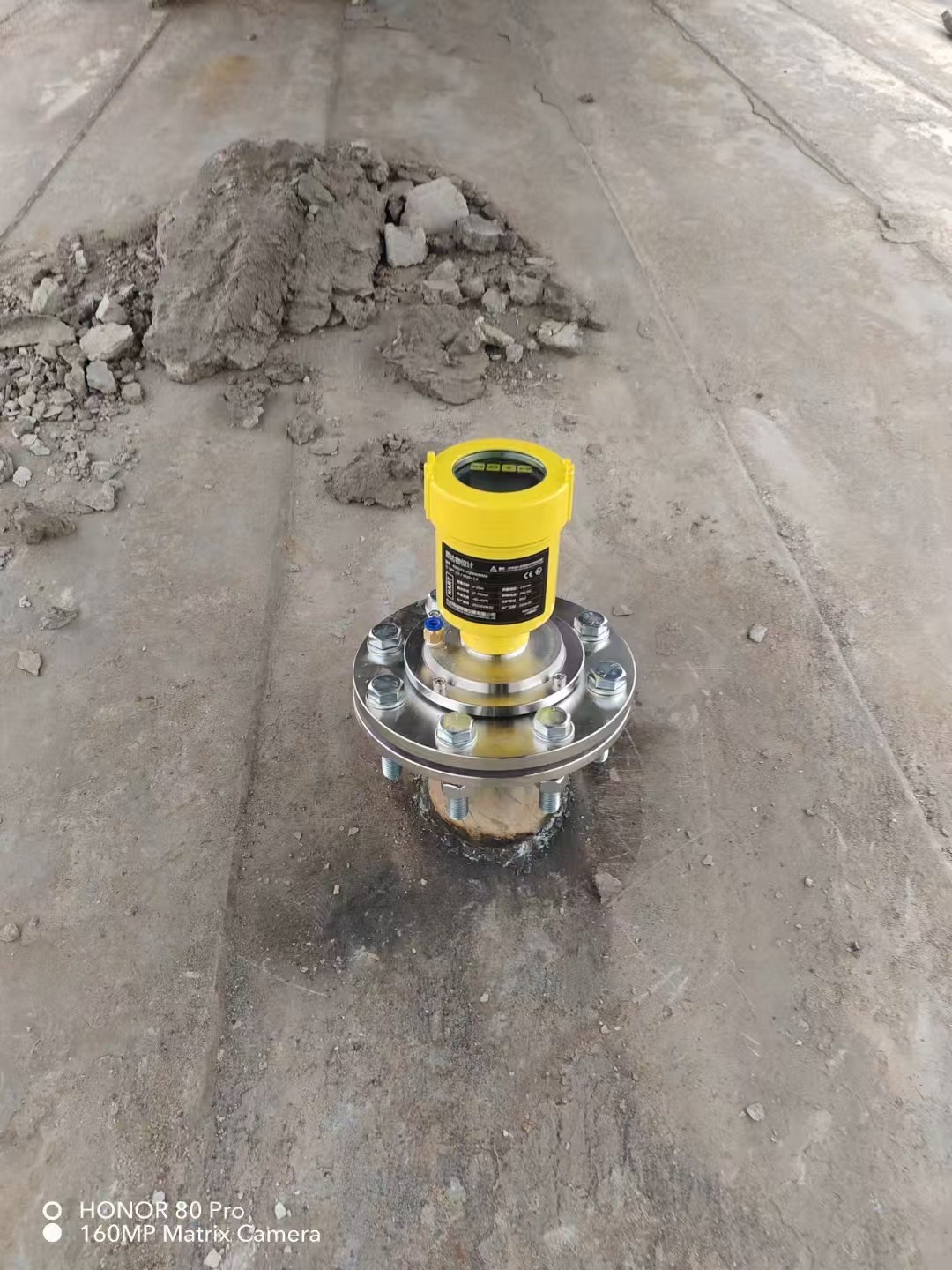

7.安裝方式有多種可以選擇：頂部安裝、側面安裝、旁通管安裝、導波管安裝。

3、技術參數

供電電壓：24V DC

介質工作壓力：≤20MPa（根據用戶需求定制)

介質工作溫度：-40℃-400℃

環境溫度：-40℃-80℃

測量范圍：適用罐高0～70m（或根據現場實際需求）

測量精度：±1mm

波束角：3°

頻率范圍：76GHz-81GHz

遠傳接口：4～20mA/RS485（根據現場要求定制)

接線方式：4～20mA/RS485

安裝法蘭尺寸及密封面：根據用戶要求現場核實（GB，HG，ANSI 標準等等）

防爆等級：隔爆型：Ex d IIC T6 Gb

本安型：Ex ia IIC T6 Ga

防護等級：IP68

電氣接口：M20×1.5 (F)

產品銘牌：304不銹鋼銘牌

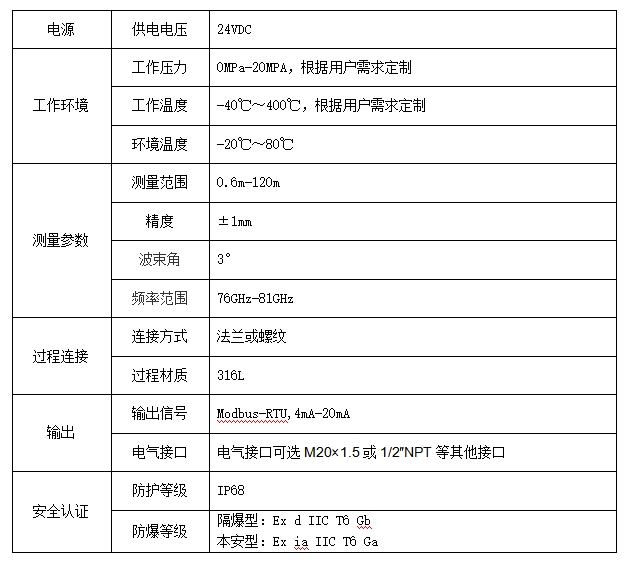

詳見下表
